Назначение

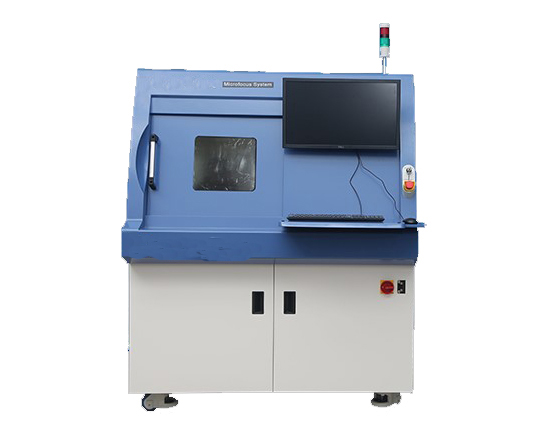

Установка рентгеновского контроля применяется для рентгеновских исследований широкого спектра изделий, таких как печатные платы и узлы, электронные компоненты, микросборки и модули, соединители, детали, МЭМС системы и многие другие.
Технические характеристики
Модели |
View X1800 |
View X2000 |
View X3000 |
Xspection 6000 |
Тип рентгеновской трубки |
Пропускающий закрытый |
|||
Пространственное разрешение, мкм |
5 |
5 |
5 |
3 |
Напряжение рентгеновской трубки, кВ |
90(опция100) |
100(опция110) |
130 |
130 |
Ток рентгеновской трубки, мкА |
256 |
256 |
150 |
150 |
Увеличение |
500X |
750X |
1000X |
1000X |
Разрешение плотности (bit/значение уровня серого) |
14/16384 |
14/16384 |
14/16384 |
14/16384 |
Частота кадров, fps |
30 |
30 |
30 |
30 |
Угол наклона детектора |
70 ° |
70 ° |
70 ° |
70 ° |
Размер рабочего стола, мм |
400*500 |
560*540 |
640*540 |
500*600 |
Ход по осям X, Y, Z, мм |
460/310/420 |
520/500/400 |
600/500/400 |
360/400/400 |
Область инспекции, см2 |
0.05-30 |
0.01-20 |
0.01-20 |
0.02-40 |
Габаритные размеры ДхШхВ, мм |
1100*1200*1530 |
1180*1360*1650 |
1360*1360*1650 |
1500*1600*1600 |
Вес, кг |
800 |
1100 |
1300 |
1600 |
Операционная система |
Windows7 |
|||
Электропитание |
AC110-220В , 50-60Гц |
|||
Уровень радиации |
<1мкЗв/час |
<1мкЗв/час |
<1мкЗв/час |
<1мкЗв/час |
